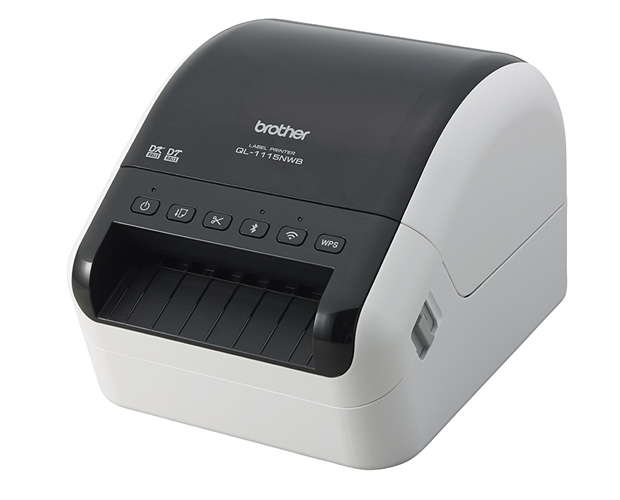

お薬手帳ラベル用にブラザーQL-1115NWBを使う方法

その他技術、医事情報

初期設定

◆　Windows端末での設定

Linux環境でご利用の場合でも、事前にWindows端末から本体のIPアドレスやラベル幅の設定等を行って下さい。
Brother公式サイトよりWindows用ドライバ、プリンター設定ツールをダウンロードしてください。USBケーブル、LANケーブルなども必要。

【印刷設定】

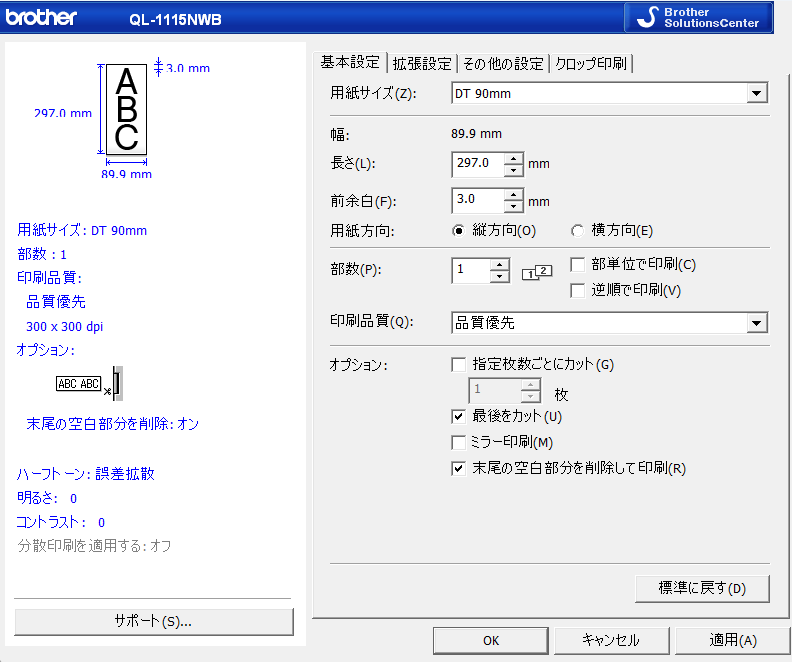

「スタート」－「設定」－「プリンターとスキャナー」－「プリンターのプロパティ」－「基本設定」で下図の印刷設定が開いたら、各項目の設定します。

１．用紙サイズ　　DT　90mm
２．長さ　　　　　297.0mm
３．前余白　　　　3mm
４．用紙方向　　　縦方向
５．部数　　　　　1
６．印字品質　　　品質優先
７．オプション　　指定枚数ごとにカット　　　　　チェックは入れない
　　　　　　　　　最後をカット　　　　　　　　　チェックを入れる
　　　　　　　　　ミラー印刷　　　　　　　　　　チェックは入れない
　　　　　　　　　末尾の空白部分を削除して印刷　チェックを入れる

OKボタンをクリックして、設定を完了します。

事前準備が完了したら、Linux端末の設定をしてください。

◆　Linux端末の設定

ダウンロード

BrotherのホームページからQL-1115のLinux用ドライバーをダウンロードして下さい。
ql1115nwbpdrv-2.1.4-0.i386.deb

インストール

提供されているドライバーが32bit用なので互換のため、３２bitライブラリーをインストールしてください。
３２ｂｉｔライブラリーのインストール
Ubuntu22.04
sudo apt install lib32stdc++6
Ubuntu18.04
sudo apt-get install libc6-i386
Ubuntu16.04
sudo apt-get install lib32stdc++6

フォルダを作成します
sudo mkdir /var/spool/lpd
以下フォルダが無い場合は作成してください。
sudo mkdir /usr/lib/cups/filter
sudo mkdir /usr/share/cups/model

ドライバーをインストールします。
sudo dpkg -i --force-all ql1115nwbpdrv-2.1.4-0.i386.deb

９０ｍｍテープ用設定【お薬手帳ラベル印刷に最適幅】

この通り設定して下さい。（ IPアドレスはお使いの環境に合わせて下さい）
sudo lpadmin -p QL-1115401 -E -v lpd://192.168.1.113/queue301 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115402 -E -v lpd://192.168.1.113/queue302 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115403 -E -v lpd://192.168.1.113/queue303 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115404 -E -v lpd://192.168.1.113/queue304 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115405 -E -v lpd://192.168.1.113/queue305 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115406 -E -v lpd://192.168.1.113/queue306 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115407 -E -v lpd://192.168.1.113/queue307 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115408 -E -v lpd://192.168.1.113/queue308 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115409 -E -v lpd://192.168.1.113/queue309 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115410 -E -v lpd://192.168.1.113/queue310 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115411 -E -v lpd://192.168.1.113/queue311 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115412 -E -v lpd://192.168.1.113/queue312 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd

sudo brpapertoollpr_ql1115nwb -P QL-1115401 -n dt9047 -w 90 -h 47
sudo brpapertoollpr_ql1115nwb -P QL-1115402 -n dt9067 -w 90 -h 67
sudo brpapertoollpr_ql1115nwb -P QL-1115403 -n dt9087 -w 90 -h 87
sudo brpapertoollpr_ql1115nwb -P QL-1115404 -n dt90107 -w 90 -h 107
sudo brpapertoollpr_ql1115nwb -P QL-1115405 -n dt90127 -w 90 -h 127
sudo brpapertoollpr_ql1115nwb -P QL-1115406 -n dt90147 -w 90 -h 147
sudo brpapertoollpr_ql1115nwb -P QL-1115407 -n dt90194 -w 90 -h 194
sudo brpapertoollpr_ql1115nwb -P QL-1115408 -n dt90214 -w 90 -h 214
sudo brpapertoollpr_ql1115nwb -P QL-1115409 -n dt90234 -w 90 -h 234
sudo brpapertoollpr_ql1115nwb -P QL-1115410 -n dt90254 -w 90 -h 254
sudo brpapertoollpr_ql1115nwb -P QL-1115411 -n dt90274 -w 90 -h 274
sudo brpapertoollpr_ql1115nwb -P QL-1115412 -n dt90294 -w 90 -h 294

以上１２種類のプリンタのデフォルトオプションをＣＵＰＳ画面で設定して下さい。
Media Sizeをdt9047～dt90294に変更

１０２ｍｍテープ用設定【物流業界等に最適幅】

IPアドレス以外はこの通り設定して下さい。
sudo lpadmin -p QL-1115301 -E -v lpd://192.168.1.113/queue301 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115302 -E -v lpd://192.168.1.113/queue302 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115303 -E -v lpd://192.168.1.113/queue303 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115304 -E -v lpd://192.168.1.113/queue304 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115305 -E -v lpd://192.168.1.113/queue305 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115306 -E -v lpd://192.168.1.113/queue306 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115307 -E -v lpd://192.168.1.113/queue307 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115308 -E -v lpd://192.168.1.113/queue308 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115309 -E -v lpd://192.168.1.113/queue309 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115310 -E -v lpd://192.168.1.113/queue310 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115311 -E -v lpd://192.168.1.113/queue311 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd
sudo lpadmin -p QL-1115312 -E -v lpd://192.168.1.113/queue312 \
-P /usr/share/cups/model/Brother/brother_ql1115nwb_printer_en.ppd

sudo brpapertoollpr_ql1115nwb -P QL-1115301 -n dt10247 -w 102 -h 47
sudo brpapertoollpr_ql1115nwb -P QL-1115302 -n dt10267 -w 102 -h 67
sudo brpapertoollpr_ql1115nwb -P QL-1115303 -n dt10287 -w 102 -h 87
sudo brpapertoollpr_ql1115nwb -P QL-1115304 -n dt102107 -w 102 -h 107
sudo brpapertoollpr_ql1115nwb -P QL-1115305 -n dt102127 -w 102 -h 127
sudo brpapertoollpr_ql1115nwb -P QL-1115306 -n dt102147 -w 102 -h 147
sudo brpapertoollpr_ql1115nwb -P QL-1115307 -n dt102194 -w 102 -h 194
sudo brpapertoollpr_ql1115nwb -P QL-1115308 -n dt102214 -w 102 -h 214
sudo brpapertoollpr_ql1115nwb -P QL-1115309 -n dt102234 -w 102 -h 234
sudo brpapertoollpr_ql1115nwb -P QL-1115310 -n dt102254 -w 102 -h 254
sudo brpapertoollpr_ql1115nwb -P QL-1115311 -n dt102274 -w 102 -h 274
sudo brpapertoollpr_ql1115nwb -P QL-1115312 -n dt102294 -w 102 -h 294

以上１２種類のプリンタのデフォルトオプションをＣＵＰＳ画面で設定
Media Sizeをdt10247～dt102294に変更

「91 マスタ登録」「101 システム管理マスタ」「1031 出力先プリンタ割り当て情報」の設定

プリンタ名　標準プログラム名　　ユーザプログラム名
お薬手帳　QL-1115 　　ORCHC04 　　　　○　LA02HC62　　　　　　●

プログラムオプションに追加

プログラム名
LA02HC62

オプション説明
帳票名：お薬手帳
プログラムＩＤ：LA02HC62

オプションの説明

  1. 用量割合コードの編集
    COMMENT2=0:（デフォルト）
    用量割合コードを印字しない
    COMMENT2=1:
    用量割合コードを印字する
  2. ロール紙の幅
    PWIDTH=0:（デフォルト）
    １０２ｍｍ
    PWIDTH=1:
    ９０ｍｍ
  3. 医療機関名を印刷する
    PIRYONAME=0
    印刷しない
    PIRYONAME=1:（デフォルト）
    印刷する
  4. ラベルプリンタの型式は「1031 出力先プリンタ割り当て情報」で指定。
    プリンタ名　QL-1050:（デフォルト）
    プリンタ名　TD-4100
    プリンタ名　QL-1115
    末尾にaまたはbまたはcを付けると３台まで別プリンタとして指定が可能。
    例：TD-4100a 診察室、TD-4100b 受付
    ロール紙幅が設定と異なるプリンタ名
    PNAMEXWIDTH=
  5. オプション内容
    COMMENT2=0
    PWIDTH=0
    PIRYONAME=1
    PNAMEXWIDTH=
